کاربرد کابل برق زره دار : راه حلی ایمن و مطمئن برای انتقال توان در صنایع گوناگون

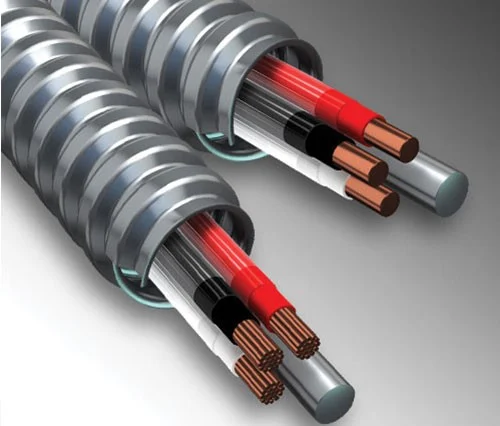

کابل زره دار

کابل برق زره دار به عنوان یک جزء حیاتی در زیرساخت های الکتریکی مدرن نقش بسزایی در انتقال ایمن و پایدار انرژی الکتریکی ایفا می کند.
این نوع کابل با بهره گیری از یک لایه محافظتی مکانیکی قوی به نام زره در محیط های صنعتی و بیرونی که در معرض آسیب های فیزیکی شیمیایی و محیطی قرار دارند کاربرد گسترده ای پیدا کرده است.
کابل‌ های زره‌دار با پوشش فلزی محافظ، در برابر آسیب‌های فیزیکی و محیطی مقاوم هستند. انتخاب نوع مناسب کابل زره‌ دار (مانند آلومینیومی یا فولادی) به کاربرد آن بستگی دارد.
برای مصارف صنعتی با ریسک بالای آسیب، کابل‌ های زره‌ دار فولادی مناسب‌ ترند. در مصارف سبک‌ تر، کابل‌ های آلومینیومی قیمتی پایین‌ تر دارند.
قبل از خرید کابل زره دار، به ولتاژ، جریان، جنس هادی (مس یا آلومینیوم)، و نوع زره توجه کنید. قیمت کابل زره‌ دار به عوامل متعددی از جمله جنس، قطر، طول و نوع زره بستگی دارد و اطلاعات دقیقی در مورد قیمت نمی‌توان ارائه کرد. بهتر است از مشاوره متخصصان برق برای انتخاب و خرید کابل مناسب استفاده کنید.
در ادامه این مقاله به بررسی دقیق تر اصول عملکرد اجزای اصلی مزایا کاربردها استانداردها و نکات فنی مهم در رابطه با کابل های برق زره دار خواهیم پرداخت.

کاربردهای کابل برق زره دار در صنایع مختلف

کابل های برق زره دار به دلیل مزایای ذکر شده در صنایع مختلفی کاربرد گسترده ای دارند. برخی از مهم ترین کاربردهای این نوع کابل در صنایع گوناگون به شرح زیر است :

• صنایع نفت و گاز و پتروشیمی : در این صنایع کابل های برق زره دار به طور گسترده در پالایشگاه ها سکوهای نفتی و گازی واحدهای پتروشیمی و خطوط لوله انتقال نفت و گاز استفاده می شوند.
  محیط های این صنایع اغلب دارای شرایط سخت و خورنده هستند و کابل های زره دار با مقاومت بالا در برابر مواد شیمیایی رطوبت و آسیب های مکانیکی انتخابی ایده آل برای انتقال توان و سیگنال های کنترلی در این محیط ها محسوب می شوند.
• صنایع معدن : معادن از جمله سخت ترین محیط های صنعتی هستند که کابل ها در معرض آسیب های مکانیکی شدید رطوبت گرد و غبار و مواد شیمیایی قرار دارند.
  کابل های برق زره دار با زره فولادی قوی مقاومت بالایی در برابر این شرایط دارند و برای تامین برق تجهیزات معدنی سیستم های روشنایی و دستگاه های حفاری در معادن زیرزمینی و روباز استفاده می شوند.
• صنعت ساخت و ساز : در پروژه های ساخت و ساز کابل های برق زره دار برای تامین برق موقت و دائم در سایت های ساختمانی کارگاه ها و تجهیزات ساختمانی استفاده می شوند.
  مقاومت مکانیکی بالای این کابل ها آن ها را برای استفاده در محیط های پرتردد و در معرض آسیب های فیزیکی مناسب می سازد. همچنین کابل های زره دار برای نصب در زیر زمین و بتن نیز کاربرد دارند.
• زیرساخت های حمل و نقل : در زیرساخت های حمل و نقل مانند فرودگاه ها راه آهن ها متروها و تونل ها کابل های برق زره دار برای تامین برق سیستم های روشنایی سیگنالینگ تهویه و تجهیزات ایمنی استفاده می شوند. مقاومت در برابر آتش و دود کم این کابل ها ایمنی را در این محیط های حساس افزایش می دهد.
• نیروگاه ها : در نیروگاه های تولید برق (اعم از نیروگاه های حرارتی هسته ای آبی و تجدیدپذیر) کابل های برق زره دار برای انتقال توان در داخل نیروگاه و همچنین اتصال نیروگاه به شبکه انتقال برق استفاده می شوند.
  قابلیت اطمینان بالا و طول عمر طولانی این کابل ها عملکرد پایدار و ایمن نیروگاه را تضمین می کند.
• مراکز داده (Data Centers) : مراکز داده که به عنوان قلب تپنده دنیای دیجیتال شناخته می شوند نیازمند تامین برق پایدار و مطمئن هستند. کابل های برق زره دار با قابلیت اطمینان بالا و مقاومت در برابر شرایط محیطی برای تامین برق تجهیزات حساس مراکز داده مانند سرورها سیستم های خنک کننده و UPS ها استفاده می شوند.
• صنایع دریایی و کشتی سازی : در صنایع دریایی و کشتی سازی کابل های برق زره دار به دلیل مقاومت بالا در برابر رطوبت خوردگی و شرایط سخت دریایی برای تامین برق کشتی ها سکوهای دریایی و تجهیزات بندری استفاده می شوند.
• صنایع نظامی : در صنایع نظامی کابل های برق زره دار به دلیل مقاومت بالا در برابر شرایط سخت محیطی آسیب های مکانیکی و عوامل جنگی برای تامین برق تجهیزات نظامی سیستم های ارتباطی و ادوات جنگی استفاده می شوند.
• انرژی های تجدیدپذیر : در پروژه های انرژی های تجدیدپذیر مانند نیروگاه های خورشیدی و بادی کابل های برق زره دار برای انتقال توان تولیدی از پنل های خورشیدی و توربین های بادی به سیستم های ذخیره سازی و شبکه برق استفاده می شوند.
  مقاومت در برابر اشعه UV و شرایط آب و هوایی سخت این کابل ها را برای استفاده در این پروژه ها مناسب می سازد.

کاربرد سیم برق مسی

سیم برق مسی یکی از اجزای کلیدی در کابل‌ های زره‌دار است که به دلیل ویژگی‌های منحصر به فرد خود، کاربردهای گسترده‌ ای دارد.
مس به عنوان یک هادی عالی، توانایی انتقال برق را با کمترین تلفات فراهم می‌ آورد. کابل‌ های زره‌دار با سیم مسی، به ویژه در محیط‌ های صنعتی و ساختمان‌ های تجاری، به دلیل مقاومت در برابر آسیب و فشار، انتخابی ایده‌ آل هستند.
قیمت سیم برق مسی نیز به دلیل نوسانات بازار و هزینه‌ های تولید ممکن است متغیر باشد. همچنین قیمت سیم برق مسی گران تر از نمونه آلومینیومی می باشد.
برای خرید این کابل‌ ها، به استانداردها، برند، قیمت، کاربرد، نوع ولتاز مورد نیاز توجه نمایید.

مزایای استفاده از کابل برق زره دار

استفاده از کابل برق زره دار مزایای متعددی را به همراه دارد که آن را به یک انتخاب برتر در بسیاری از کاربردها تبدیل کرده است. مهم ترین مزایای این نوع کابل عبارتند از :

• حفاظت مکانیکی بالا : زره کابل مقاومت بسیار خوبی در برابر ضربه فشار کشش سایش و سایر آسیب های مکانیکی ایجاد می کند. این ویژگی کابل های زره دار را برای استفاده در محیط های صنعتی سخت معادن پروژه های ساخت و ساز و زیرساخت های زیرزمینی ایده آل می سازد.
• مقاومت در برابر رطوبت و مواد شیمیایی : روکش نهایی کابل های زره دار معمولاً از مواد مقاوم در برابر رطوبت و مواد شیمیایی ساخته می شود. این امر طول عمر کابل را در محیط های مرطوب و خورنده افزایش می دهد و از آسیب های ناشی از نفوذ آب و مواد شیمیایی جلوگیری می کند.
• مقاومت در برابر آتش : برخی از کابل های برق زره دار با مواد مقاوم در برابر آتش طراحی و ساخته می شوند. این کابل ها در صورت بروز آتش سوزی شعله را گسترش نمی دهند و دود سمی کمتری تولید می کنند که این امر ایمنی را در محیط های حساس مانند ساختمان های بلند تونل ها و صنایع پتروشیمی افزایش می دهد.
• محافظت در برابر اشعه UV : روکش نهایی کابل های زره دار می تواند به گونه ای طراحی شود که مقاومت خوبی در برابر اشعه UV خورشید داشته باشد. این ویژگی کابل های زره دار را برای استفاده در محیط های بیرونی و در معرض نور خورشید مناسب می سازد و از تخریب روکش و کاهش طول عمر کابل جلوگیری می کند.
• طول عمر بالا و قابلیت اطمینان : به دلیل حفاظت مکانیکی و محیطی بالا کابل های برق زره دار طول عمر بالاتری نسبت به کابل های معمولی دارند و قابلیت اطمینان بیشتری را در عملکرد سیستم های الکتریکی فراهم می کنند. این امر هزینه های نگهداری و تعویض کابل را در طول زمان کاهش می دهد.
• امنیت بیشتر : زره فلزی کابل های برق زره دار می تواند به عنوان یک لایه محافظتی اضافی در برابر سرقت و خرابکاری عمل کند. این ویژگی کابل های زره دار را برای استفاده در محیط های عمومی و پروژه های حساس امنیتی مناسب می سازد.

مزایای انتخاب سیم و کابل سیمکو

سیم و کابل سیمکو به دلیل کیفیت بالا و رعایت استانداردهای بین‌ المللی، انتخابی مطمئن برای پروژه‌ های مختلف است.
این محصولات از مواد اولیه مرغوب تولید می‌شوند و دارای عمر مفید طولانی هستند. قیمت سیم و کابل سیمکو با توجه به کیفیت و ویژگی‌های فنی آن‌ها رقابتی و مناسب است.
خرید از این برند، علاوه بر تضمین کیفیت، به مشتریان این امکان را می‌ دهد که از خدمات پس از فروش و مشاوره تخصصی بهره‌ مند شوند.
همچنین، تطابق با استانداردهای ملی و جهانی، ایمنی و کارایی محصولات را تضمین می‌ کند و انتخابی مطمئن برای استفاده در صنایع مختلف است.

اجزای اصلی کابل برق زره دار و اصول عملکرد

کابل های برق زره دار از اجزای مختلفی تشکیل شده اند که هر کدام وظیفه خاصی را بر عهده دارند. درک عملکرد این اجزا به فهم بهتر کارایی و مزایای این نوع کابل کمک شایانی می کند. اجزای اصلی یک کابل برق زره دار به شرح زیر است :

• هادی (Conductor) : هادی قلب کابل برق زره دار محسوب می شود و وظیفه انتقال جریان الکتریکی را بر عهده دارد. معمولاً هادی ها از جنس مس یا آلومینیوم ساخته می شوند که به دلیل رسانایی الکتریکی بالا بازدهی مناسبی را در انتقال انرژی فراهم می کنند. انتخاب جنس و سطح مقطع هادی بر اساس میزان جریان مورد نیاز و شرایط محیطی انجام می گیرد.
• عایق (Insulation) : عایق لایه ای محافظتی است که هادی را در بر می گیرد و از نشت جریان الکتریکی به بیرون و ایجاد اتصال کوتاه جلوگیری می کند. مواد عایقی مورد استفاده در کابل های برق زره دار معمولاً از جنس پلی اتیلن کراس لینک شده (XLPE) پلی وینیل کلراید (PVC) یا لاستیک سیلیکونی هستند. انتخاب نوع عایق به ولتاژ کاری کابل دمای محیط و شرایط کاربردی بستگی دارد.
• لایه میانی (Bedding) : لایه میانی که اغلب به عنوان فیلر یا پرکننده نیز شناخته می شود بین عایق و زره قرار می گیرد. وظیفه اصلی این لایه ایجاد یک سطح صاف و یکنواخت برای قرارگیری زره و همچنین محافظت از عایق در برابر آسیب های ناشی از زره است. مواد مورد استفاده در لایه میانی معمولاً از جنس PVC لاستیک یا مواد الیافی هستند.
• زره (Armor) : زره مهم ترین بخش کابل برق زره دار است که وظیفه اصلی حفاظت مکانیکی کابل را بر عهده دارد. زره معمولاً از جنس فولاد گالوانیزه نوار فولادی سیم فولادی یا آلومینیوم ساخته می شود. نوع زره بر اساس میزان حفاظت مکانیکی مورد نیاز و شرایط محیطی انتخاب می شود. زره فولادی مقاومت بالایی در برابر ضربه فشار و کشش دارد در حالی که زره آلومینیومی وزن کمتری داشته و مقاومت خوبی در برابر خوردگی ارائه می دهد.
• روکش نهایی (Outer Sheath) : روکش نهایی بیرونی ترین لایه کابل برق زره دار است که وظیفه حفاظت از کل ساختار کابل در برابر عوامل محیطی مانند رطوبت مواد شیمیایی اشعه UV و سایش را بر عهده دارد. مواد مورد استفاده در روکش نهایی معمولاً از جنس PVC پلی اتیلن (PE) یا پلی یورتان (PU) هستند. انتخاب نوع روکش نهایی به شرایط محیطی و کاربردی کابل بستگی دارد.

اصول عملکرد : عملکرد کابل برق زره دار مبتنی بر اصول ساده ای است. جریان الکتریکی از طریق هادی مسی یا آلومینیومی منتقل می شود در حالی که عایق از هدر رفتن جریان و ایجاد اتصال کوتاه جلوگیری می کند. لایه میانی سطح مناسبی را برای زره فراهم می کند و زره حفاظت مکانیکی را در برابر آسیب های فیزیکی تضمین می کند. روکش نهایی نیز کابل را در برابر عوامل محیطی محافظت می کند. به طور خلاصه زره با ایجاد یک سپر محافظتی قوی امکان استفاده از کابل های برق را در محیط های سخت و پرچالش فراهم می سازد.

استانداردهای بین المللی کابل برق زره دار

استانداردهای بین المللی نقش مهمی در تضمین کیفیت ایمنی و عملکرد کابل های برق زره دار ایفا می کنند.
این استانداردها مشخصات فنی روش های آزمون و الزامات مربوط به طراحی ساخت نصب و بهره برداری از کابل های زره دار را تعیین می کنند. برخی از مهم ترین استانداردهای بین المللی در این زمینه عبارتند از :

• استاندارد IEC ۶۰۵۰۲–۱ : این استاندارد مشخصات کابل های برق با عایق اکسترود شده برای ولتاژهای نامی ۱ کیلوولت (Um=۱.۲ کیلوولت) تا ۳۰ کیلوولت (Um=۳۶ کیلوولت) را تعیین می کند و شامل الزامات مربوط به کابل های زره دار نیز می شود.
• استاندارد IEC ۶۰۵۰۲–۲ : این استاندارد مشخصات کابل های برق با عایق اکسترود شده برای ولتاژهای نامی از ۶ کیلوولت (Um=۷.۲ کیلوولت) تا ۳۰ کیلوولت (Um=۳۶ کیلوولت) را تعیین می کند و به طور خاص به کابل های زره دار با ولتاژهای متوسط می پردازد.
• استاندارد BS ۵۴۶۷ : این استاندارد بریتانیایی مشخصات کابل های برق زره دار با عایق XLPE و PVC برای ولتاژهای نامی تا ۳.۳ کیلوولت را تعیین می کند و به طور گسترده در صنایع مختلف مورد استفاده قرار می گیرد.
• استاندارد UL ۱۵۶۹ : این استاندارد آمریکایی مشخصات کابل های برق زره دار فلزی (Metal-Clad Cable) را تعیین می کند و بر الزامات ایمنی و عملکرد این نوع کابل ها در کاربردهای صنعتی و تجاری تمرکز دارد.
• استاندارد AS/NZS ۵۰۰۰.۱ : این استاندارد استرالیایی و نیوزلندی مشخصات کابل های برق کابل های انعطاف پذیر و سیم های عایق شده برای کاربردهای ولتاژ پایین را تعیین می کند و شامل الزامات مربوط به کابل های زره دار نیز می شود.

رعایت این استانداردها در فرآیند طراحی و تولید کابل های برق زره دار اطمینان از کیفیت و ایمنی محصول را افزایش می دهد و امکان استفاده مطمئن از این کابل ها را در کاربردهای مختلف فراهم می سازد.

تکنولوژی های پیشرفته در کابل برق زره دار

صنعت کابل برق زره دار نیز همگام با پیشرفت های تکنولوژی شاهد نوآوری ها و تکنولوژی های پیشرفته ای بوده است که عملکرد کارایی و ایمنی این کابل ها را بهبود بخشیده اند. برخی از تکنولوژی های پیشرفته در این زمینه عبارتند از :

• کابل های هوشمند (Smart Cables) : کابل های هوشمند نسل جدیدی از کابل های برق زره دار هستند که با استفاده از سنسورهای فیبر نوری و سیستم های مانیتورینگ یکپارچه امکان پایش مستمر وضعیت کابل را فراهم می کنند.
  این سنسورها می توانند پارامترهای مختلفی مانند دما فشار کشش لرزش و نشت جریان را اندازه گیری کنند و اطلاعات را به صورت آنلاین به سیستم های مرکزی ارسال کنند. کابل های هوشمند امکان تشخیص زودهنگام عیوب و مشکلات احتمالی را فراهم می کنند و از بروز حوادث و قطعی های ناگهانی جلوگیری می کنند.
• مواد پیشرفته در عایق و روکش : استفاده از مواد پیشرفته در عایق و روکش کابل های برق زره دار عملکرد و طول عمر این کابل ها را بهبود بخشیده است.
  به عنوان مثال استفاده از نانومواد در عایق ها مقاومت الکتریکی و حرارتی عایق را افزایش می دهد. همچنین استفاده از پلیمرهای مهندسی با خواص مکانیکی و شیمیایی بهبود یافته در روکش ها مقاومت کابل را در برابر شرایط سخت محیطی افزایش می دهد.
• طراحی های نوین زره : در طراحی زره کابل های برق زره دار نیز نوآوری هایی صورت گرفته است. به عنوان مثال استفاده از زره های کامپوزیتی به جای زره های فولادی وزن کابل را کاهش داده و در عین حال مقاومت مکانیکی و خوردگی را بهبود بخشیده است.
  همچنین طراحی های نوین زره با شکل دهی خاص انعطاف پذیری کابل را افزایش داده و نصب و بهره برداری از آن را آسان تر کرده است.
• کابل های با ظرفیت جریان بالا (High-Capacity Cables) : با افزایش نیاز به انتقال توان بیشتر در شبکه های برق و صنایع کابل های برق زره دار با ظرفیت جریان بالا توسعه یافته اند.
  این کابل ها با استفاده از هادی های بزرگ تر عایق های با عملکرد حرارتی بهتر و سیستم های خنک کننده پیشرفته قادر به انتقال جریان های بسیار بالا با تلفات کمتری هستند.
• کابل های سازگار با محیط زیست (Eco-Friendly Cables) : با توجه به اهمیت روزافزون مسائل زیست محیطی کابل های برق زره دار سازگار با محیط زیست نیز توسعه یافته اند.
  این کابل ها با استفاده از مواد بازیافتی مواد قابل تجدیدپذیر و فرآیندهای تولید کم کربن اثرات زیست محیطی را کاهش می دهند.

نکات فنی مهم در انتخاب و نصب کابل برق زره دار

انتخاب و نصب صحیح کابل برق زره دار نقش حیاتی در عملکرد ایمن و پایدار سیستم های الکتریکی دارد. در این راستا توجه به نکات فنی مهم زیر ضروری است :

• محاسبه جریان بار و افت ولتاژ : قبل از انتخاب کابل باید جریان بار مورد نیاز و افت ولتاژ مجاز در طول کابل محاسبه شود. این محاسبات به تعیین سطح مقطع مناسب هادی و نوع عایق کابل کمک می کند.
• انتخاب نوع زره مناسب : نوع زره کابل باید بر اساس شرایط محیطی و میزان حفاظت مکانیکی مورد نیاز انتخاب شود. برای محیط های با خطر ضربه و فشار بالا زره فولادی مناسب است در حالی که برای محیط های با رطوبت بالا زره آلومینیومی با روکش مقاوم در برابر خوردگی توصیه می شود.
• توجه به شرایط محیطی : شرایط محیطی مانند دما رطوبت مواد شیمیایی و اشعه UV باید در انتخاب کابل برق زره دار مد نظر قرار گیرند. کابل باید قادر به تحمل شرایط محیطی محل نصب باشد.
• رعایت استانداردهای نصب : نصب کابل های برق زره دار باید مطابق با استانداردهای ملی و بین المللی و دستورالعمل های سازنده انجام شود. نصب صحیح عملکرد ایمن و طول عمر کابل را تضمین می کند.
• استفاده از اتصالات و سرکابل های مناسب : اتصالات و سرکابل های مورد استفاده برای کابل های برق زره دار باید با نوع کابل و شرایط محیطی سازگار باشند و مطابق با استانداردهای مربوطه نصب شوند.
• آزمایش و بازرسی پس از نصب : پس از نصب کابل برق زره دار باید آزمایش های لازم مانند تست عایقی تست پیوستگی هادی و تست عملکرد زره انجام شود تا از صحت نصب و عملکرد صحیح کابل اطمینان حاصل شود.
• نگهداری و بازرسی دوره ای : برای اطمینان از عملکرد مداوم و ایمن کابل های برق زره دار باید برنامه های نگهداری و بازرسی دوره ای منظم اجرا شود. این برنامه ها شامل بازرسی بصری تست عایقی و بررسی اتصالات و سرکابل ها می شود.

نتیجه گیری

کابل برق زره دار به عنوان یک راه حل قدرتمند و قابل اعتماد برای انتقال توان در محیط های سخت و پرچالش نقش حیاتی در صنایع مختلف ایفا می کند.
مزایای بی شمار این نوع کابل از جمله حفاظت مکانیکی بالا مقاومت در برابر عوامل محیطی طول عمر طولانی و قابلیت اطمینان بالا آن را به انتخابی ایده آل برای کاربردهای صنعتی و زیرساختی تبدیل کرده است.
با پیشرفت تکنولوژی و توسعه کابل های هوشمند و مواد پیشرفته انتظار می رود که کاربرد کابل های برق زره دار در آینده نیز گسترده تر شده و نقش مهم تری در توسعه زیرساخت های الکتریکی مدرن ایفا کنند.
انتخاب و نصب صحیح کابل های برق زره دار نیازمند دانش فنی و رعایت نکات مهم است که در این مقاله به آن ها اشاره شد. با توجه به این نکات و استفاده از کابل های با کیفیت و استاندارد می توان از عملکرد ایمن و پایدار سیستم های الکتریکی در صنایع مختلف اطمینان حاصل کرد.

پرسش و پاسخ متداول کاربران

۱. آیا کابل برق زره دار گران تر از کابل معمولی است؟

بله به طور معمول کابل برق زره دار به دلیل داشتن لایه زره و ساختار پیچیده تر گران تر از کابل های معمولی است. با این حال مزایای فراوان کابل های زره دار از جمله طول عمر بیشتر قابلیت اطمینان بالاتر و کاهش هزینه های نگهداری در بلندمدت توجیه کننده سرمایه گذاری اولیه بیشتر است.

۲. آیا کابل برق زره دار نیاز به ارت دارد؟

بله زره فلزی کابل برق زره دار باید به سیستم ارتینگ متصل شود. ارتینگ زره ایمنی را افزایش می دهد و از بروز شوک الکتریکی در صورت آسیب دیدن عایق کابل جلوگیری می کند.
همچنین ارتینگ زره می تواند به عنوان یک مسیر جریان برگشتی در سیستم های ارتینگ عمل کند.

۳. چگونه می توان کابل برق زره دار را به درستی نصب کرد؟

نصب کابل برق زره دار نیازمند دانش فنی و رعایت دستورالعمل های خاص است. توصیه می شود نصب این کابل ها توسط افراد متخصص و آموزش دیده انجام شود.
برخی از نکات مهم در نصب کابل های زره دار عبارتند از : استفاده از ابزار مناسب برای برش و آماده سازی کابل استفاده از اتصالات و سرکابل های مناسب رعایت شعاع خمش مجاز کابل و انجام تست های پس از نصب برای اطمینان از عملکرد صحیح کابل.
